Линейный актуатор Megamat 2

Линейный актуатор Megamat 2

Универсальный недорогой линейный электропривод Megamat 2, который еще больше развивает испытанную и проверенную временем технологию MEGAMAT, и предлагает очень большой выбор вариантов комплектации.

Усилие выталкивания:  макс. 6000Н

Усилие втягивания:  макс. 3000Н

Скорость регулировки: макс. 28 мм / сек *

Ход штока:  макс. 425 мм

Варианты оснащения: головка и переходная шестерня из литого цинка, концевой выключатель безопасности, дополнительный концевой выключатель, датчик Холла

* в зависимости от конфигурации привода при постоянном напряжении 24/29 В постоянного тока без нагрузки.

Стандартная конфигурация

Усилие : max. 10000 Nвыталкивания max. 7000 Nвтягивания
Скорость перемещения штока * : max. 19,3 mm/sec.
Ход штока : макс 550 mm
Установочный размер (B) ** : min. 210mm+ ход штока
Рабочий цикл : 2/18 min. or10 %, max. 5 переключений циклов/мин
Напряжение мотора : 24 V DC motors

Компоненты

Концевые выключатели : микровыключатели
Крепление штока : отверстие: 10/12 mm щель: 5/8/10 mm

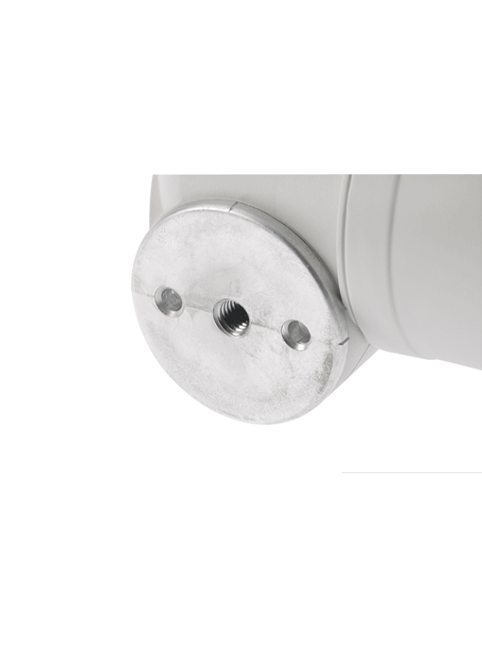

Крепление редуктора : поворотное (4 x90°) отверстие: 10/12 mm щель: 5/8/10 mm
Шток : алюминий плавное перемещение
Направляющий профиль : Алюминий необработанный
Цвет корпуса : черный RAL9005, светло-серый RAL7035
Кабель питания : grey, spiralled, 455 mm, LSP-plug, PVC grey, spiralled, 160 mm, LSP-plug, PVC black, spiralled, 455 mm, LSP-plug, PVC grey, straight, 1660 mm, LSP-plug, PVC, UL black, straight, 550 mm, 8-pole DIN-plug, PVC
Блок питания : MCL II
Степень защиты : max. IPX6
Класс защиты : III
Допустимая влажность : 30% - 75%
Диапазон температур : +10°C - +40°C
Блок питания : Безрелейный

Дополнительная конфигурация

Блок питания : Безрелейный
Датчик положения : Hall sensor

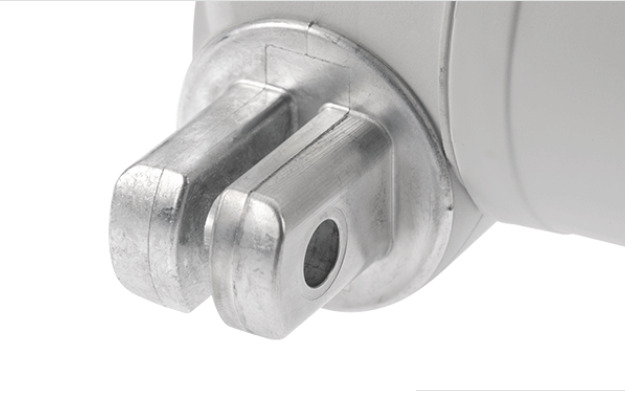

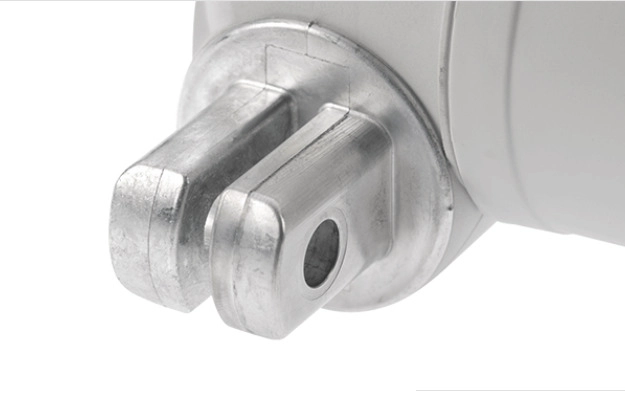

Крепления : Крепление штока из литья Крепление редуктора из литья
Шток : Анодированный алюминий, стальной крашеный
Кабель мотора : подсоединяемый
Быстрый спуск/ аврийный спуск *** : Механичекий аварийный спуск (ER) uptomax. 2000 N(только для актуаторов выталкивания), GQRна креплении max. 3000 N(только для выталкивающих или только втягивающих актуаторов)
Дополнительные функции : Концевик безопасности, дополнительный концевик, гайка безопасности на шпинделе

*

* в зависимости от конфигурации привода при постоянном 24/29Vбез нагрузки :

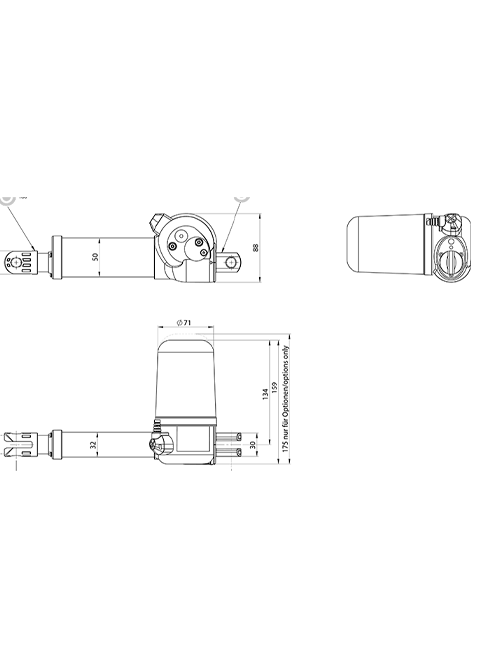

** см. чертеж :
***Функция аврийного спуска. Муфта должна быть открыта во время всего движения вниз.. :
