Линейный актуатор Megamat 5

Линейный актуатор Megamat 5

Очень мощный линейный актуатор Megamat 5. Компактный благодаря горизонтальной направляющей трубе. Почти все специальное оборудование MEGAMAT2 также может использоваться с MEGAMAT5. Такое сочетание мощности и разнообразия делает его уникальным.

Усилие выталкивания: макс. 8000 Н

Усилие втягивания:  макс. 3000 N

Скорость регулировки: макс. 9,5 мм / сек *

Ход штока: макс. 400 мм (6000 Н), макс. 300 мм (8000 Н)

Опции оснащения: концевой выключатель безопасности, дополнительный концевой выключатель, гайка предохранительного шпинделя, датчик Холла

* в зависимости от конфигурации привода при постоянном напряжении 24/29 В постоянного тока без нагрузки.

СТАНДАРТНАЯ КОНФИГУРАЦИЯ

Усилие : max. 8000 Nвыталкивания max. 3000 Nвтягивания
Скорость перемещения штока * : max. 9,5 mm/sec.
Ход штока : макс 400 mm(6000N) макс.300 mm(8000N)
Установочный размер (B) ** : min. 163 mm+ ход штока
Рабочий цикл : 2/18 min. or10 %, max. 5 переключений циклов/мин
Напряжение мотора : 24 V DC motors

Компоненты

Концевые выключатели : микровыключатели
Крепление штока : отверстие: 10/12 mm щель: 5/8/10 mm

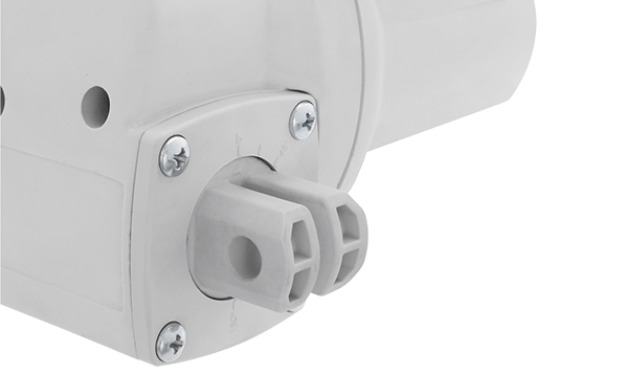

Крепление редуктора : поворотное (8 х 22,5°) отверстие: 10/12 mm щель: 5/8/10 mm
Шток : алюминий плавное перемещение
Направляющий профиль : Алюминий необработанный
Цвет корпуса : светло-серый RAL7035
Кабель питания : grey, spiralled, 455 mm, LSP-plug, PVC grey, spiralled, 160 mm, LSP-plug, PVC black, spiralled, 455 mm, LSP-plug, PVC grey, straight, 1660 mm, LSP-plug, PVC, UL black, straight, 550 mm, 8-pole DIN-plug, PVC
Блок питания : MCL II
Степень защиты : max. IPX6
Класс защиты : III
Допустимая влажность : 30% - 75%
+10°C - +40°C : +10°C - +40°C

Дополнительная конфигурация

Блок питания : Безрелейный
Датчик положения : Hall sensor

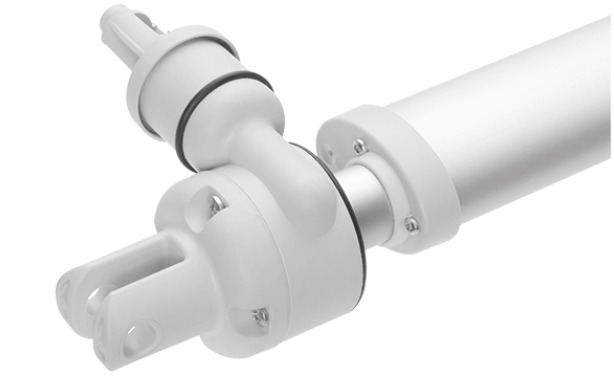

Крепления : Крепление штока из литья Крепление редуктора из литья
Шток : Анодированный алюминий (6000N), стальной крашеный (8000N)

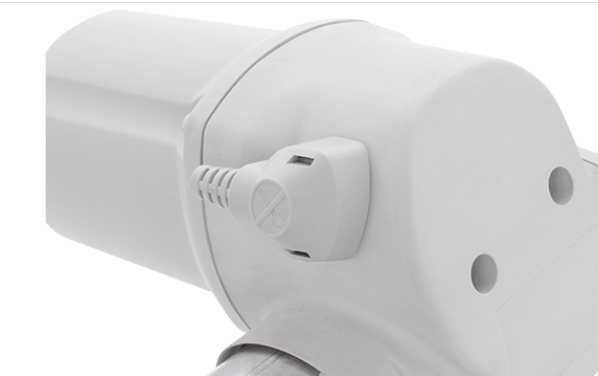

Кабель мотора : подсоединяемый

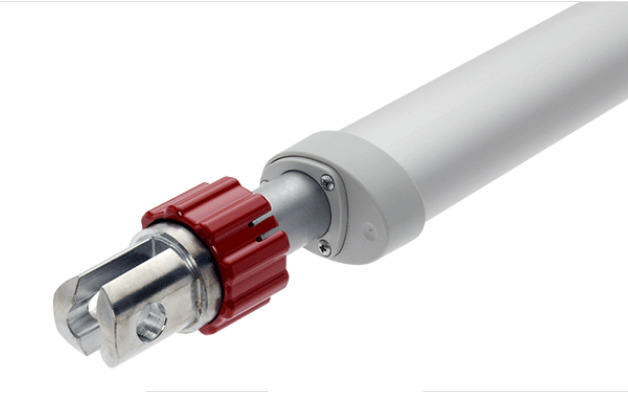

Быстрый спуск/ аврийный спуск *** : Механичекий аварийный спуск (ER) uptomax. 8000 N(только для актуаторов выталкивания), GQRна креплении max. 3000 N(только для выталкивающих или только втягивающих актуаторов)
Дополнительные функции : Концевик безопасности, дополнительный концевик, гайка безопасности на шпинделе

*

* в зависимости от конфигурации привода при постоянном 24/29Vбез нагрузки :

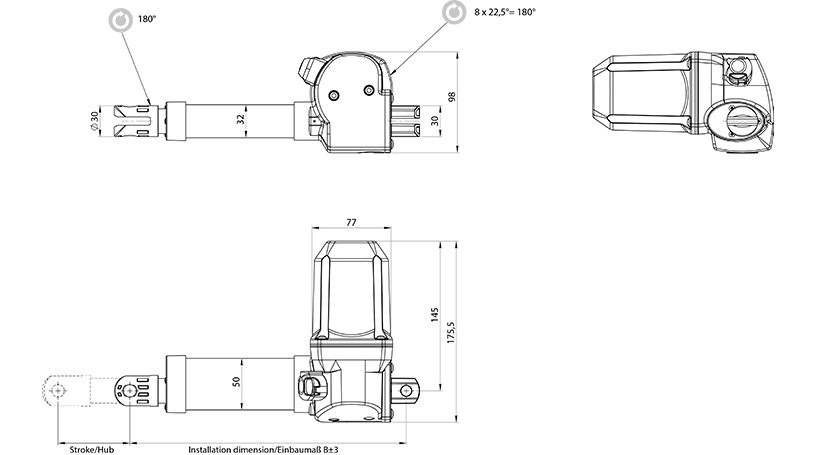

** см. чертеж :
***Функция аврийного спуска. Муфта должна быть открыта во время всего движения вниз.. :
