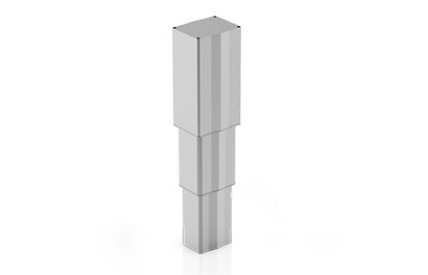

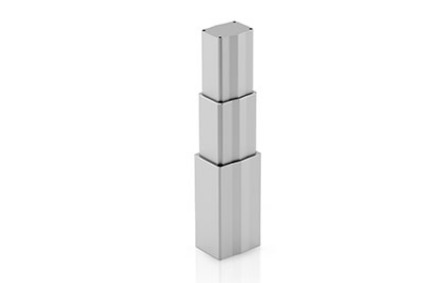

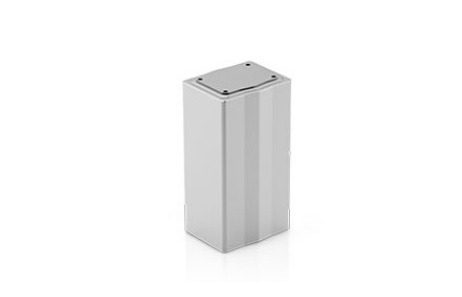

Подъемная колонна DC20

Подъемная колонна DC20

Прямоугольная подъемная колонна DC20 для тяжелых условий эксплуатации идеально подходит в качестве линейного актуатора для использования в больничных и детских кроватях, а также для других применений в области ухода и лечения. Толкающее усилие до 2000 ньютонов и высокая скорость регулировки, максимум 48 мм / с, обеспечивают надежную настройку высоты.

Мощная подъемная колонна компактна и чрезвычайно устойчива. Благодаря этим характеристикам он особенно хорошо подходит для значительных нецентральных нагрузок.

Подъемная колонна DC20 доступна со многими вариантами конфигурации, включая концевой выключатель безопасности, дополнительный концевой выключатель или гайку предохранительного шпинделя.

Standard configuration

: Performance characteristics :
Adjustment load : max. 2000 N pushing force
Adjustment speed : max. 48 mm/s max. 18 mm/s (at 2000 N)
Static bending moment : 1000 Nm
Dynamic bending moment : 500 Nm
Stroke length : max. 700 mm

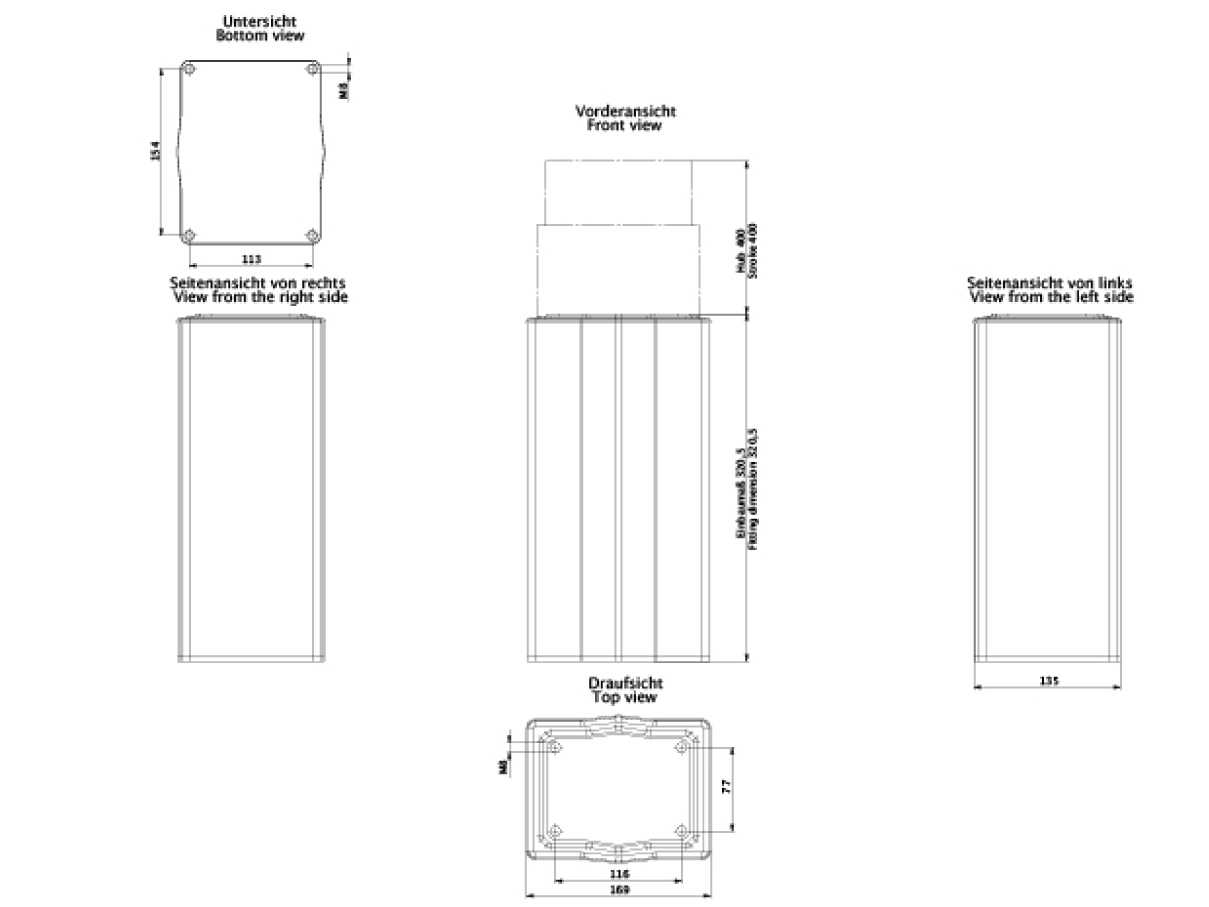

Fitting dimension (B) : min. 120 mm + 1/2 stroke (minimum installation dimension 320 mm)
Outer dimensions : 175 x 140 mm
Duty cycle : 2/18 min. or 10%, max. 5 switching cycles per minute
Control type : Direct circuit
Motor voltage : Maintenance-free 24 V DC DC motors
Protection degree : IPX4
Limit cut-off : via micro-switch
Noise intensity : 48 dB(A)
Attachment points (base plate) : 113 x 153 mm
Attachment points (end plate) : 116 x 77 mm
Profile colour : Anodised aluminlum
Supply cable : grey - RAL 7035, spiralled, 425 mm, LSP plug; grey - RAL 7035, smooth, 500 mm, LSP plug; grey - RAL 7035, spiralled, 700 mm, 8-pin DIN plug grey - RAL 7035, smooth, 500 mm, 8-pin DIN plug

Extra configurations

Position detection : Hall sensor
Motor cables : Head and base plate
Motor cables - Control cable : Head and base plate
Motor cables - Cable gland : on the customer's request
Protection degree : IPX6
Safety options : Safety IImit switch, additional IImit switch, safety spindle nut
: Additional characteristics :
Protection class : III
Relative humidity : 30% to 75%
Ambient temperatures : +10 °C to +40 °C
