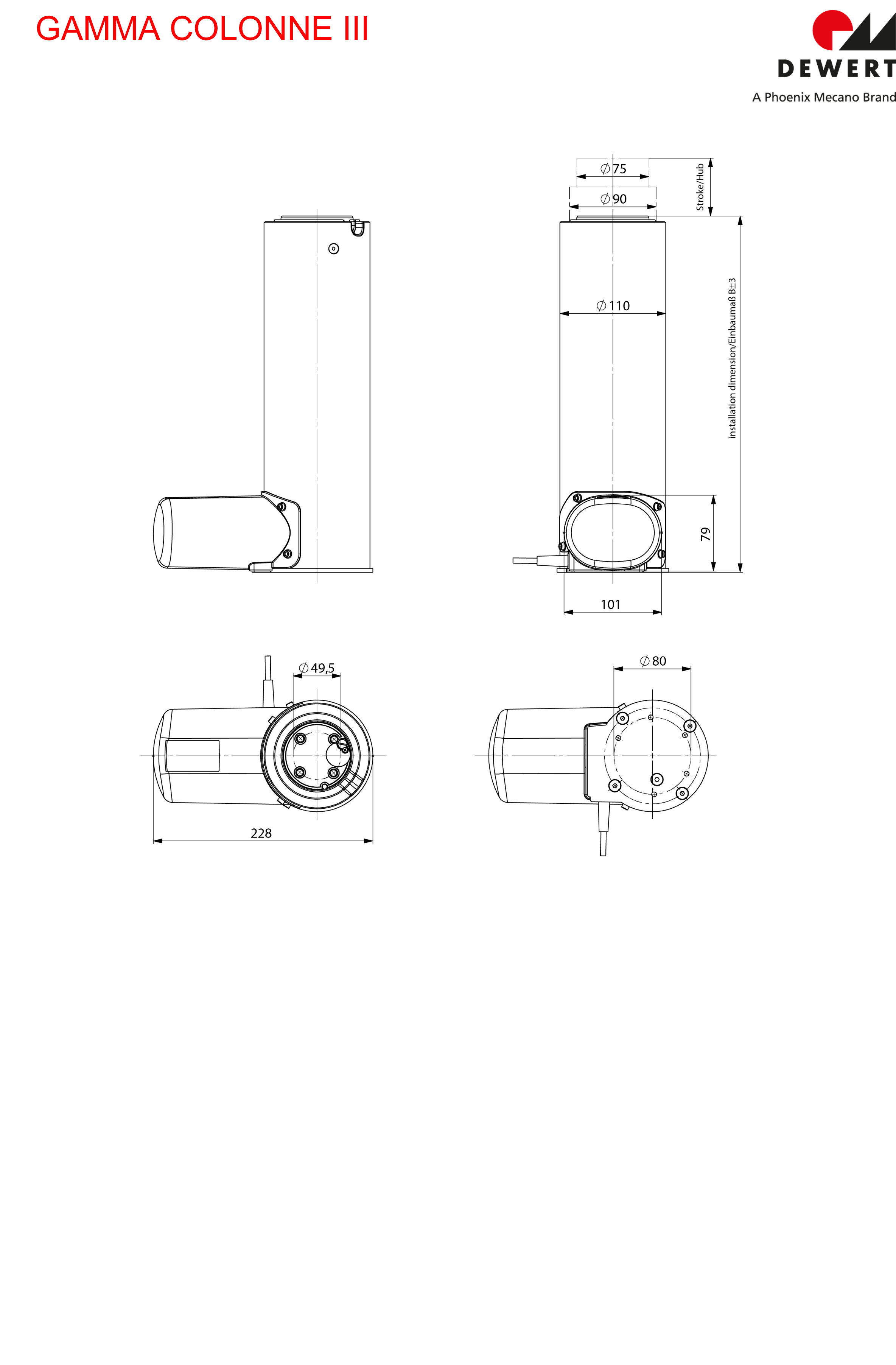

  • Чертежи

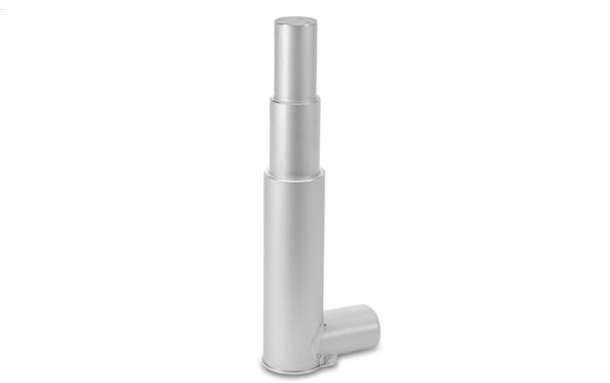

Электрическая подъемная колонна ГАММА КОЛОННА III

Этот линейный актуатор  имеет  чрезвычайно четкое, тихое движение. С высококачественной линейной направляющей.

Опционально оснащен потенциометром для определения текущей позиции штока. Может использоваться в системах с памятью положения.

Предназначен для использования в больничных и лечебных кроватях.



Динамическая грузоподъемность: макс. 2000 Н в качестве центральной нагрузки; максимум 350 Н при длине рычага 400 мм

Статическая нагрузка: макс. 1000 Н при длине рычага 400 мм

Скорость регулировки: макс. 14,5 мм / сек *

Длина хода: 400 мм

3-х элементная алюминиевая колонна, 2-х ступенчатая телескопическая вверх.

* в зависимости от конфигурации привода при 24/29 В постоянного тока без нагрузки

GAMMA COLONNE III

STANDARD CONFIGURATIONS

Performance data



Dynamic load capacity

max. 2000 N as central load
max. 350 N at 400 mm lever arm length

Static load

max. 1000 N at 400 mm lever arm length

Adjustment speed 1

max. 14.5 mm/sec.

Stroke length

400 mm

Fitting dimension

370 mm

Duty cycle

2/18 min. or 10 %, max. 5 switching cycles per minute

Motor voltage

maintenance-free 24 V DC motor

Components



Limit switch

with micro switch

Guidance profile

aluminium anodised

Housing colour

light grey RAL 7035

Motor connecting line

grey, straight, 2000 mm, LSP-plug, PVC
grey, straight, 1600 mm, 8-pole DIN-plug, PVC
grey, spiralled, 560 mm, LSP-plug, PVC

Further data



Protection type

max. IPX6

Protection class

III

Relative humidity

30% – 75%

Ambient temperature

+10°C - +40°C

EXTRA CONFIGURATIONS

Components



Position feedback

potentiometer

Further data



Assembly options

base plate for direct screw connection, fitting sleeve

Equipment options

anti-twist device up to max. 100 Nm

1 depending on drive configuration at constant 24/29 V DC without load
